Herkunftsort: | China |
---|---|
Markenname: | XWH |
Modellnummer: | DN2 |
Min Bestellmenge: | 1 Satz |
Preis: | $6000 - $6500.00 |
Verpackung Informationen: | HOLZETUI |
Lieferzeit: | 15 Werktage |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 500 Satz/Sätze pro Woche |
Zertifizierung: | Certification | Produkt-Name: | Tragbares Handschweißgerät |
---|---|---|---|
Funktion: | Metallpunktschweissen-Maschine | Maschinenart: | Widerstand DC-Schweißgerät |
Anwendung: | Automobilindustrie | Eigenschaft: | DC-Ausgang des Hochfrequenz-Wechselrichters |
Max. Welding Thickness: | 5+5 Millimeter | Nennkapazität: | 60KVA, 80KVA, 100KVA |
Kundendienst erbracht: | Freie Ersatzteile, Feldinstallation, Beauftragung und Training | Nach Garantie-Service: | Technische Videounterstützung, on-line-Unterstützung und Ersatzteile |
Markieren: | Tragbares Handschweißgerät,SS-Handpunktschweissen-Maschine,Tragbare 100KVA Punktschweissen-Maschine |
Produkt-Beschreibung

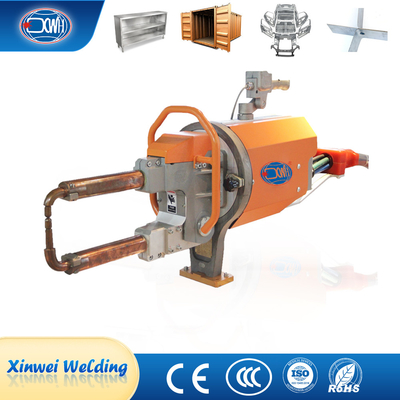

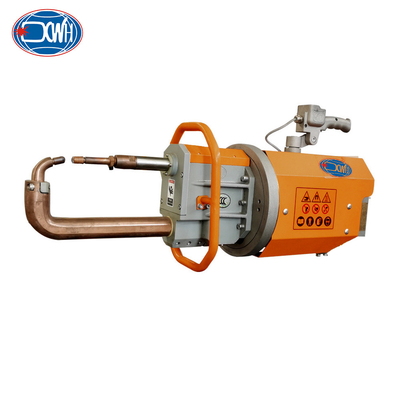

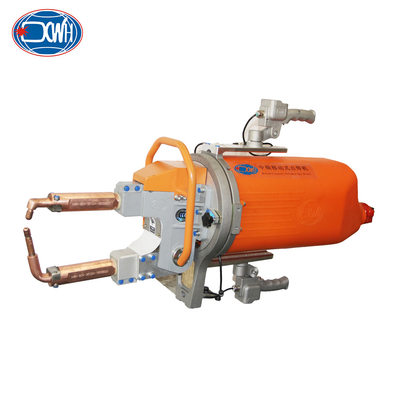

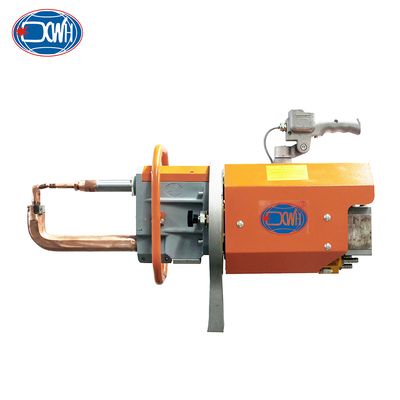

Die tragbare Punktschweissenmaschine integriert in Verbindung stehende Geräte wie schweißende Transformatoren, Zylinder, Magnetventile, Wasser- und Gasverteiler, drehende Ringe und Suspendierungsstangen, Gleichgewichtsorgane und Steuergriffe. Indem man die Größe des Thyristors (IGBT) durch einen Prüfer justiert, kann der Ausgangsstrom des Transformators justiert werden, um die Bedingungen des Schweißens von Spezifikationen zu erfüllen.
Einzelteil/Modelle | Einheit | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
Energie bei 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
Maximaler Kurzschlussstrom | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
Zweitens entladen Sie Spannung | V | 8,9 | 8,9 | 8,9 | 8,9 | 8,9 | 8,9 |
Spannung an 50Hz/60Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
Abstand zwischen den Armen | Millimeter |
120-280 |
100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
Max.strength an den Elektroden | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
Arbeitsanschlag | Millimeter | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
Max.stroke | Millimeter | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
Max. Armlänge | Millimeter | 500 | 500 | 600 | 500 | 600 | 500 |
Druckluftversorgung | MPA | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
Maximale Stärke des Flussstahlblattes mit Arm min.length s | Millimeter | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
Mit 500mm Armen | Millimeter | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
Mit den Maximumlängenarmen | Millimeter | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
Querdrahtmaximum | Millimeter | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
KühlwasserDruckabfall | MPA | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 |
Abkühlender Wasserstrom | l/min | 8 | 8 | 8 | 8 | 8 | 8 |
* Abstand, Winkel und Länge des schweißenden Armes können entsprechend den Anträgen der Kunden gemacht werden.
Eigenschaften:
1) Das Spritzen im Schweißverfahren wird groß verringert, verbessert die schweißende Qualität und reinigt die schweißende Umwelt.
2) Integrierte Modularbauweise, das schweißende Kontrollsystem hat stabile Leistung, hohe Zuverlässigkeit und niedrige schweißende Durchfallquote.
3) Der Transformator nimmt Mittelfrequenzart an, die internationalen Standards entspricht. Die Produkttechnologie wird, mit F-stufigem hohem des Schutzes IP65 Niveau der Isolierung und vorangebracht. Ausgerüstet mit Überhitzungsschutzfunktion, hoher Leistungsfähigkeit, niedrigem magnetischem Verlust, mit hohem Ausschuss Energie und hoher GitterAuslastung.
4) Annahme ein Proportionalventil, um den Druck des schweißenden Klammernzylinders zu steuern, genaue Steuerung sicherstellend.
5) weitverbreitet, wenn hochfeste Platte, Aluminium-, galvanisiertes Metall und andere Metallmaterialien geschweißt werden.
Anwendung:
Die tragbare Punktschweissenmaschine ist in der Automobilherstellung, Wartung, Haushaltsgeräte, Türen und Windows, Landwirtschaft, Baustahl und andere Metall Fertigungsindustrien weitverbreitet.
Schweißendes Prinzip des elektrischen Widerstandsschweißens
Das Schweißstück wird zwischen zwei Säulenelektroden gedrückt und erhitzt durch Strom, damit das Schweißstück am Kontakt schmilzt und ein Nugget bildet. Dann wird Ausschalten, das Schweißstück unter Druck, eine dichte schweißende Stelle zu bilden verfestigt und kristallisiert. Punktschweissen ist für das Schweißen der dünnen Platte (Schoss) und der Stahlstange passend. Es ist in der Produktion des Automobils, der Flugzeuge, der Elektronik, der Instrumente und der täglichen Notwendigkeiten weitverbreitet.
Schweißverfahren
Der Hauptarbeitsprozeß der tragbaren Punktschweissenmaschine wird aus vier grundlegenden Verfahren verfasst: Druckregulierung, Schweißen, Wartung und Rest und zusätzliche Verfahren können gegebenenfalls addiert werden.
Allgemeine Strukturen
Mutiple-Elektroden-Arme
Gebrauch u. Installation
Bilder
