| Markenbezeichnung: | XWH |
| Modellnummer: | DN-40, DN-63, D (T) N-80, D (T) N-100, D (T) N-125, D (T) N-125, D (T) N-200 |
| MOQ: | 1 |
| Preis: | USD4500-USD6000 |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsfähigkeit: | 50 Sätze/Monat |
Maschine zur Schweißvorrichtung mit Festplattenpresse
Beschreibung des Produkts
Die Schweißmaschine besteht aus Komponenten wie einem Rahmen, einem leitfähigen Blatt, einem beweglichen Schweißkopfmechanismus, Elektrodenkomponenten, einem Schweißtransformator (Leistungsfrequenz),Schweißmaschinensteuerung, Luftkreislaufsystem, Kühlwassersystem usw.
Erfüllung der Anforderungen der Kunden an einen hohen Schweißwirkungsgrad mit einer Effizienzsteigerung von etwa 2 mal (2 Köpfe) im Vergleich zu Einzelschweißmaschinen.im Rahmen derselben PersonaloperationEine einzelne Punktschweißmaschine kann 2 Werkstücke in 10 Minuten schweißen und eine Mehrpunktschweißmaschine 4 Werkstücke in 10 Minuten schweißen.Die gleiche Nutzungskosten erhöhen die Produktion um etwa das DoppelteDie Qualität des Schweißens ist leicht zu gewährleisten, was für die Produktion sehr vorteilhaft ist.
Technische Parameter
| Artikel/Modell | DN-40 | DN-63 | D ((T) N-80 | D ((T) N-100 | D ((T) N-125 | D ((T) N-160 | D(T) N-200 | |
| Nennleistung 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Nennleistung | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Sekundärspannung | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Nennfrequenz | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max.Kurzschlussstrom | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. Schweißleistung | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Hals | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce an den Elektroden | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Arbeitsschlag | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Kühlwasserverbrauch 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Elektroden | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Gewehr | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Projektionsklemmplatte | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Schweißkapazität A3-Stahl | MM | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5 + 5 | 5 + 5 | 6+6 |
Vorteile
1) Die Entstehung des Schweißnuggets wird stets durch einen Kunststoffring umgeben, der das geschmolzene Metall von der Luft isoliert, und der metallurgische Vorgang ist einfach.
2) Die Erhitzungszeit ist kurz, die Wärme konzentriert, so daß die Hitze betroffene Zone klein ist und die Verformung und Spannung ebenfalls gering sind.Nach dem Schweißen müssen keine Kalibrier- und Wärmebehandlungsverfahren durchgeführt werden..
3) Keine Notwendigkeit für Füllmetalle wie Schweißdrähte und -stangen sowie Schweißverbrauchsmaterialien wie Chlor, Ethylenglycol und Wasserstoff, was zu niedrigen Schweißkosten führt.
4) Einfache Bedienung, einfache Mechanisierung und Automatisierung, geringe Qualifikationsanforderungen an die Arbeiter und geringe Arbeitsintensität.
5) Hohe Produktivität, geringer Lärm und keine schädlichen Gase.
Produktstruktur

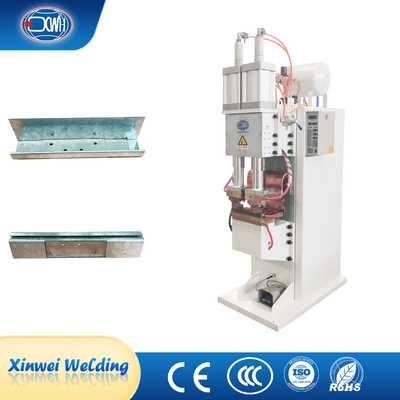

Werkstück Material: Verzinktes Blatt Werkstückstärke: 4,0 + 1,5 mm; Die maximale Größe des Werkstücks beträgt 2,2 m * 1,2 m * 50 mm

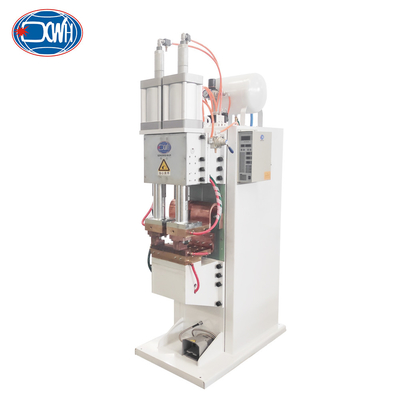

Bilder
Anwendung
