| Herkunftsort: | CHINA |
|---|---|
| Markenname: | XWH |
| Modellnummer: | D (N) B--100, D (N) B--160, D (N) B--200, D (N) B--250 |
| Min Bestellmenge: | 1 |
| Preis: | USD70000-USD90000 |
| Verpackung Informationen: | Holzetui |
| Lieferzeit: | 15 Werktage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 50 Sätze/Monat |
| Zertifizierung: | CE | Produktbezeichnung: | Punktschweissenmaschine automatisch |
|---|---|---|---|
| Zusatzwerkstoff: | Edelstahl | Funktion: | Für schweißende Motoren und Generator-Sätze |
| Maschinentyp: | Automatische multi Punktschweissen-Maschine | Anwendung: | Blech-Schweißen |
| Schlüsselwort: | Punkt-Schweißgerät | Merkmal: | Projektionspunktschweißen |
| Nach Garantie-Service: | Technische Videounterstützung, on-line-Unterstützung und Ersatzteile | Dienstleistungen nach dem Verkauf: | Freie Ersatzteile, Feldinstallation, Beauftragung und Training |
| Markieren: | Schweißmaschinen mit 3 Phasen-Aluminium-Spot,Automatische Schweißmaschinen aus Aluminium |
||

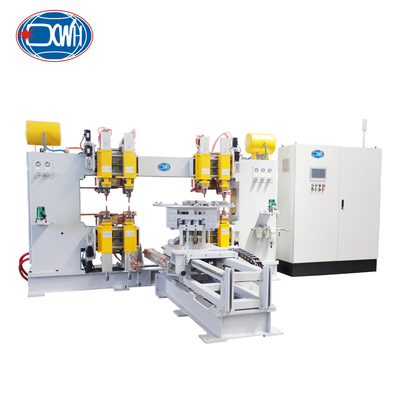

3 Phasen-Aluminium-Schweißmaschine Spotschweißmaschine Multi-Head-Spot-Schweißmaschine Automatisch
Produkteinführung
Automatische Schweißmaschine mit mehreren Punkten für kreisförmige Ringe/Integralsiegelschweißmaschine für Instrumentenschalen, speziell für das Schweißen von Spezialteilen von Motoren und Generatoren ausgelegt.Die Multikopf-Schweißmaschine hat eine stabile Schweißqualität, einfache Bedienung, bequeme Wartung und schneller und bequemer Elektrodenwechsel.
Technische Parameter
| Modelle/Artikel | DN ((B) - 100 | D ((N) B-160 | D ((N) B--200 | D ((N) B-250 |
| Nennleistung (KVA) | 100 | 160 | 200 | 250 |
| Leistungsaufnahme ((V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Max. Kurzschlussstrom (KA) | 30 | 40 | 40 | 45 |
| Max. Kraft (N) | 6000 | 6000 | 10000 | 15000 |
| Elektrodenlänge ((MM) | 450 | 450 | 450 | 500 |
| Arbeitsschlag (MM) | 80 | 80 | 80 | 80 |
| Verbrauch der Kühlung ((L/min) | 20 | 20 | 20 | 20 |
| Max.Schweißkapazität (MM) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Vorteile
1Die oberen und unteren Elektroden werden durch einen Zylinder unter Druck gesetzt, wodurch die Druckanpassung bequem und genau ist.
2. Zwei Sätze von Schweißsystemen werden verwendet, um 6 Punkte des geraden Abschnitts des Werkstücks zu schweißen,96 Schweißpunkte auf dem inneren Kreis des geraden Abschnitts und 144 Schweißpunkte auf dem äußeren Kreis des Bogenschnitts des Werkstücks. Zwei Sätze Schweißanlagen werden verwendet, um 6 Schweißpunkte auf dem geraden Abschnitt zu schweißen.Das Schweißwerk wird mit einem Schweißvorgang ausgeschaltet, bei dem der Schweißvorgang mit dem Schweißvorgang verbunden ist.. Dieser Mechanismusmodus kann die Automatisierung erreichen, die Arbeitsintensität reduzieren und die Konsistenz der Schweißpunkte gewährleisten;
3. Ein direktes Magnetventil zur Beschleunigung der Reaktionsgeschwindigkeit, zur erheblichen Erhöhung der Betriebsgeschwindigkeit des oberen Druckkopfes und zur Verringerung des Luftstromverlustes;
Hauptstruktur

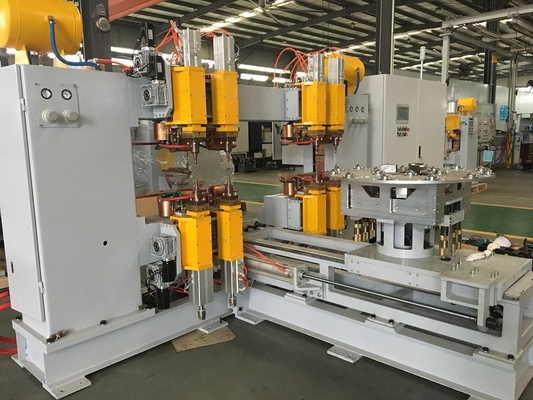

Referenzbilder
Anwendung
Technische Anforderungen an das Produktschweißen
1) Schweißmaterial: 1,5 mm Edelstahlplatte + 10 mm Dicke, 15 mm breiter Edelstahlstreifen + 1,5 mm Edelstahlplatte.
2) Schweißpunkte: Wie unten gezeigt, gibt es 96 Punkte für den inneren Ring, 144 Punkte für den äußeren Ring und 6 Punkte für das gerade Liniensegment, mit insgesamt 24 Kreisen
