| Herkunftsort: | China |
|---|---|
| Markenname: | XWH |
| Modellnummer: | DN-40, DN-63, D (T) N-80, D (T) N-100, D (T) N-125, D (T) N-125, D (T) N-200 |
| Min Bestellmenge: | 1 |
| Preis: | USD4500-USD6000 |
| Verpackung Informationen: | Holzgehäuse |
| Lieferzeit: | 15 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 50 Sätze/Monat |
| Zertifizierung: | CE | Produktbezeichnung: | Schweißmaschine für Projektionsstellen |
|---|---|---|---|
| Anwendung: | Schweißen von Verzinktem | Funktion: | Buckelschweißen |
| Maschinentyp: | Buckelschweißen-Maschine | Schlüsselwort: | Wechselstromschweißmaschine |
| Schweißmaterial: | Aluminium, Edelstahl, Metallstahl | Max. Schweißleistung: | 6+6 mm |
| Nach Garantie-Service: | Videotechnischer Support, Online-Support und Ersatzteile | Dienstleistungen nach dem Verkauf: | Kostenlose Ersatzteile, Außeneinrichtung, Inbetriebnahme und Ausbildung |
| Markieren: | Maschine zur Punktschweißung von galvanisierten Blechen,Schweißmaschine mit Blätterprojektion,Widerstandsblattprojektionsschweißmaschine |
||

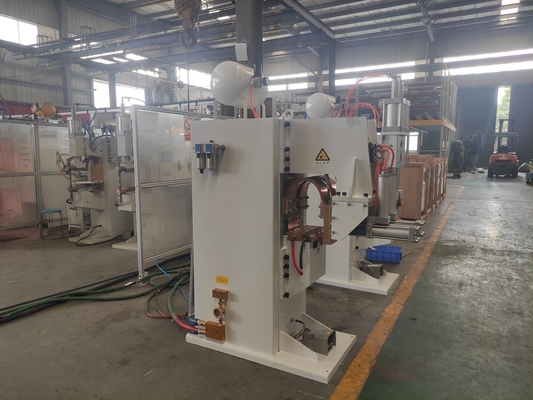

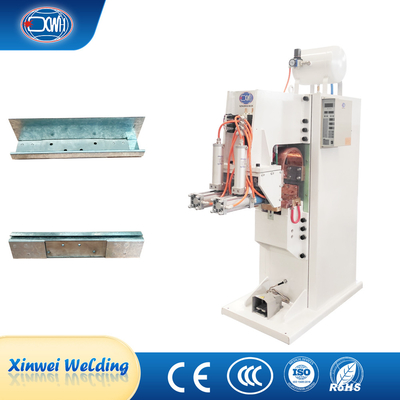

Widerstandsblatt stationäre Projektion Punkt Schweißmaschine für verzinkte Bleche
Beschreibung des Produkts
Die Schweißmaschine besteht aus Komponenten wie einem Rahmen, einem leitfähigen Blatt, einem beweglichen Schweißkopfmechanismus, Elektrodenkomponenten, einem Schweißtransformator (Leistungsfrequenz),Schweißmaschinensteuerung, Luftkreislaufsystem, Kühlwassersystem usw.
Technische Parameter
| Artikel/Modell | DN-40 | DN-63 | D ((T) N-80 | D ((T) N-100 | D ((T) N-125 | D ((T) N-160 | D(T) N-200 | |
| Nennleistung 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Nennleistung | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Sekundärspannung | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Nennfrequenz | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max.Kurzschlussstrom | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. Schweißleistung | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Hals | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce an den Elektroden | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Arbeitsschlag | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Kühlwasserverbrauch 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Elektroden | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Gewehr | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Projektionsklemmplatte | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
Max.Schweißkapazität A3-Stahl |
MM | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5 + 5 | 5 + 5 | 6+6 |
Vorteile
1Die Karosserie ist für Stoßbeständigkeit, seismische Beständigkeit und hohe Steifigkeit konzipiert und ist fein bearbeitet, um die Installations- und Lastfestigkeit jeder Komponente zu erfüllen.Mehrfache Verstärkungsrippen wurden im Rahmen geschweißt, um die Steifigkeit der Ausrüstung und minimale Verformung während des Schweißvorgangs zu gewährleisten, die die Stabilität des Schweißens und die Sicherheit des manuellen Betriebs gewährleistet.
2Die obere Elektrode wird durch einen Gas-Flüssigkeits-Druckzylinder unter Druck gesetzt, wodurch die Druckanpassung bequem und präzise ist.
3Der spezielle Luftspeicher für Schweißmaschinen ist vorteilhaft, um die Schwankungen des Schweißdrucks zu reduzieren und die Stabilität der Schweißkraft zu gewährleisten.
4. Die obere Elektrode bewegt sich horizontal nach vorne und zurück, und der Schweißschlag und der Werkstückbetrieb sind unabhängig, während die untere Elektrode fixiert ist; leicht zu bedienen.
