| Markenbezeichnung: | XWH |
| Modellnummer: | DN-40, DN-63, D (T) N-80, D (T) N-100, D (T) N-125, D (T) N-125, D (T) N-200 |
| MOQ: | 1 Satz |
| Preis: | USD48000-USD58000 |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsfähigkeit: | 500 Sätze/Monat |

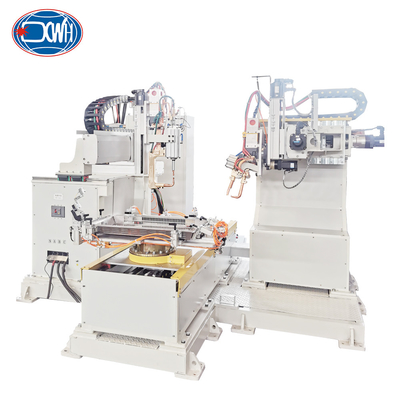

Stahl-Metall-Punkt-Schweißpistole Halbautomatische Schweißmaschine Automatischer Schweißer
Beschreibung des Produkts:
Die Heizschalen-Schweißmaschine wird hauptsächlich zum Schweißen der Schale verwendet, und das Schweißwerkstück besteht hauptsächlich aus Kohlenstoffstahl und Edelstahl.drei Arten von Werkstücken lassen sich schweißen.
Vorteile:
1. Steuerungssystem: bestehend aus Hauptsteuerungskabinett, Touchscreen und Bedienkarton.Dieses Gerät ist mit einem dreifarbigen Licht-Sound und Licht-Warngerät ausgestattet.
2. Bewegungsmechanismus der Schweißklemme des Typs X: besteht aus einem linearen Modul, einem Servomotor, einer rotierenden Plattform, einer Schweißklemme des Typs X (Zylinder), einem Schweißtransformator usw.Verwendung von linearen Modulen, um das Aussehen der Ausrüstung sauberer und ästhetischer zu gestaltenDie Drehplattform kann die Schweißzangen in den gewünschten Winkel drehen, wodurch die Anpassung komfortabler und präziser wird.
3- C-Schweißklemmbewegungsmechanismus: besteht aus einem linearen Modul, einem Servomotor, einer C-Schweißklemm (Zylinder), einem Schweißtransformator usw.Verwendung von linearen Modulen, um das Aussehen der Ausrüstung sauberer und ästhetischer zu gestalten.
4- Befestigungseinrichtung: bestehend aus Positionsblöcken, Spannzylinder, Einstellplatten usw. Diese Befestigungseinrichtung kann den Schweißbedarf von drei Arten von Werkstücken erfüllen (Positionsblöcke müssen eingestellt werden).
Technische Parameter:
| Artikel/Modell | DN-40 | DN-63 | D ((T) N-80 | D ((T) N-100 | D ((T) N-125 | D ((T) N-160 | D(T) N-200 | |
| Nennleistung 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Nennleistung | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Sekundärspannung | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Nennfrequenz | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max.Kurzschlussstrom | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. Schweißleistung | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Hals | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce an den Elektroden | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Arbeitsschlag | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Kühlwasserverbrauch 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Elektroden | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Gewehr | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Projektionsklemmplatte | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
Max.Schweißkapazität A3-Stahl |
MM | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5 + 5 | 5 + 5 |
6+6 |

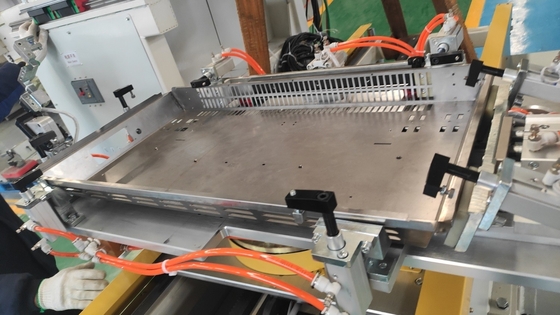

Werkstück:
Die maßgeschneiderte Punktschweißmaschine kann 3 Werkstücke schweißen, solange Sie den Positionierblock einstellen.
Allgemeine Strukturen:
Produktionslinie:
Anwendung:
Tägliche Wartungsanleitung:
1. Bei der Prüfung der internen und externen Verkabelungstermine des Geräts stellen Sie bitte sicher, dass Sie zuerst den Lüftungsschalter des Verteilerschranks ausschalten, alle Stromleitungen abschneiden,und streng verbieten Live-WartungBitte achten Sie auf Sicherheit und Vorsicht vor Elektroschocks.
2- Die Wartung, Reparatur und Instandhaltung von Geräten müssen von qualifizierten Fachleuten durchgeführt werden;
3Der Ort, an dem die Ausrüstung aufgestellt ist, sollte trocken gehalten werden, und auf dem Boden sollten rutschfeste Bretter gelegt werden;
